超細磨粉機是我公司磨機專家在市場調研的基礎上,并統計分析國內外大量磨機用戶的使用情況與建議,在原產品TGM超壓梯形磨粉機的基礎上創新設計的一款新型磨粉機。
-
全國銷售熱線:4008-168-355
| 進料粒度 | 30-40 | 成品細度 | 325-2500/目47-5微米 |
|---|---|---|---|
| 加工物料 | 石灰石、方解石、碳酸鈣、白云石、重晶石、滑石、石膏、輝綠巖、石英石、膨潤土等 | ||
| 產品介紹 | 超細磨粉機是我公司磨機專家在市場調研的基礎上,并統計分析國內外大量磨機用戶的使用情況與建議,在原產品TGM超壓梯形磨粉機的基礎上創新設計的一款新型磨粉機。 | ||
結構與工作的原理
- 中速磨粉機主機電動機通過減速機帶動主軸及各層 轉盤旋轉,轉盤通過柱銷帶動幾十個環輥在磨環滾 道內滾動并旋轉。大塊物料經破碎機破碎成小顆粒 后由提升機送入儲料倉,電磁振動給料機將物料均 勻的送到上轉盤的中部,物料在離心力的作用下散 向圓周邊,并落入磨環的滾道內被環輥沖壓、滾碾 、研磨而粉碎,物料經層粉碎后又落入第二層 及第三層,高壓離心風機的抽吸作用將外部空氣吸 入機內,并將經過第三層粉碎后的粗粉帶入選粉機 內。選粉機內旋轉的蝸輪所產生的蝸流使粗顆粒物 料回落重磨,細粉則隨氣流進入旋風集粉器并由其 下部的卸料閥排出即為成品,而帶有少量細粉塵 氣流則經過脈沖除塵器凈化后通過風機及消聲器排出。

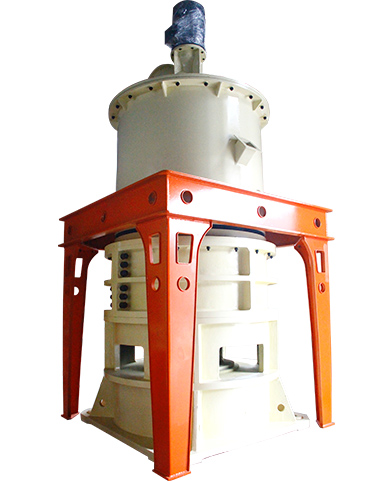

- HGM超細磨粉機
-

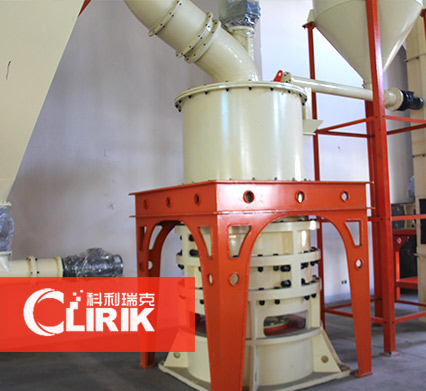

- 超細磨粉機主機系統
-
超細磨粉機技術參數
| 型號Model | 平均工作直徑/mm | 環道數量/層 | 磨輥數量/個 | 主軸轉速/r.p.min | 入料粒度/mm | 成品粒度范圍/um(mesh) | 成品產量t/H | 安裝外形長*寬*高/m | 整機容量/KW |
|---|---|---|---|---|---|---|---|---|---|
| HGM80 | 800 | 3 | 21 | 230~240 | ≤20 | 5-47 | 0.4-4.5 | 13.9x4x6.2 | 145-165 |
| HGM90 | 930 | 3~4 | 24~32 | 200~220 | ≤20 | 5-47 | 0.6-6.5 | 14.7*4.8*7.2 | 185-204 |
| HGM100 | 1035 | 3 | 27 | 180~200 | ≤20 | 5-47 | 0.7-7 | 18*4.6*8.6 | 263 |
| HGM100A | 1035 | 4 | 34 | 180~200 | ≤20 | 5-47 | 1-8.5 | 18*4.6*8.6 | 263-290 |
| HGM125 | 1300 | 4 | 40~44 | 135~155 | ≤20 | 5-47 | 1.5-12 | 14*9*10.25 | 380-430 |
| HGM1680 | 1680 | 4 | 30~40 | 120~130 | ≤20 | 100-9 | 3.8-30 | 26.3*7.5*11.9 | 600-700 |
